太陽電池モジュール

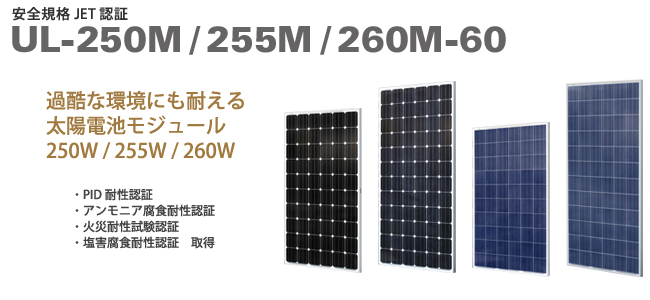

太陽電池モジュール250W/255W/260W

電気的特性

単結晶太陽電池モジュール UL-250M-60 UL-255M-60 UL-260M-60
最大出力(W) 250 W 255 W 260 W
出力公差(%) 0~+3 %
モジュール変換効率(%) 15.39 % 15.70 % 16.01 %
公称最大出力動作電圧(V) 30.5 V 30.6 V 30.8 V
公称最大出力動作電流(A) 8.20 A 8.35 A 8.45 A
公称開放電圧(V) 37.6 V 37.8 V 38.0 V
公称短絡電流(A) 8.70 A 8.82 A 8.98 A
製品詳細 ダウンロード

動作条件・温度特性

最大システム電圧 1000V 公称作動セル温度 45 ± 2 ℃
最大直列ヒューズ定格 15A 温度係数(Pmax) -0.413 %/℃
使用温度 -40℃~+85℃ 温度係数(Voc) -0.330 %/℃
最大静的負荷(前面 風雪) 5400Pa 温度係数(isc) +0.065 %/℃
最大静的負荷(背面 風) 3800Pa
適用等級 A

構成材料 / 仕様

フロントカバー 高透過型板熱処理ガラス 厚さ 3.2 mm 寸法(H*W*D) 1637 * 992 * 40 mm
セル (数/素材/寸法) 60 / 単結晶 / 156*156mm 重量 18.5 kg
封止材 ethylene vinylacetate (EVA)
フレーム (素材/色) 陽極酸化アルミ合金 / 銀色 or 黒色
端子ボックス(保護等級) IP67
ケーブル (長さ / 断面) 900mm / 4 mm²
プラグ端子 MC4交換コネクタ
