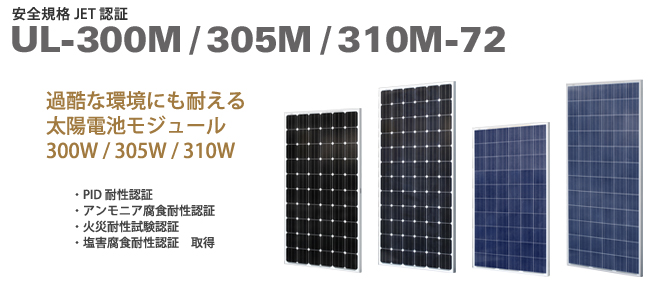

太陽電池モジュール300W/305W/310W

電気的特性

単結晶太陽電池モジュール UL-300M-72 UL-305M-72 UL-310M-72
最大出力(W) 300 W 305 W 310 W
モジュール変換効率(%) 15.48 % 15.74 % 16.00 %
公称最大出力動作電圧(V) 36.8 V 36.8 V 37.0 V
公称最大出力動作電流(A) 8.16 A 8.29 A 8.39 A
公称開放電圧(V) 45.4 V 45.4 V 45.6 V
公称短絡電流(A) 8.60 A 8.80 A 8.92 A
製品詳細 ダウンロード

動作条件・温度特性

最大システム電圧 1000V 公称作動セル温度 45 ± 2 ℃
最大直列ヒューズ定格 15A 温度係数(Pmax) -0.413 %/℃
使用温度 -40℃~+85℃ 温度係数(Voc) -0.330 %/℃
最大静的負荷(前面 風雪) 5400Pa 温度係数(isc) +0.065 %/℃
最大静的負荷(背面 風) 3800Pa
適用等級 A

構成材料 / 仕様

フロントカバー 高透過型板熱処理ガラス 厚さ 3.2 mm 寸法(H*W*D) 1953 * 992 * 46 mm
セル (数/素材/寸法) 72 / 単結晶 / 156*156mm 重量 22.5 kg
封止材 ethylene vinylacetate (EVA)
フレーム (素材/色) 陽極酸化アルミ合金 / 銀色 or 黒色
端子ボックス(保護等級) IP67
ケーブル (長さ / 断面) 1100mm / 4 mm²
プラグ端子 MC4交換コネクタ
